控制系统概述
空调系统简介
此YHAC-B风冷/热泵机组为风冷冷水/空气源热泵机组，分为两个独立的制冷系统和两个独立的风系统，采用两个板换，板换的两个进水和两个出水汇成一个总的进水和一个总的出水；制冷系统有两压缩机和四个压缩机之分；对于四个压缩机系统，两个压缩机同时起停，两压缩机的高压和低压分别串联在两个报警端口上.可进行独立风系统和共用风系统控制切换。
000011.2 控制系统简介
本控制系统应用于约克YHAC-B风冷/热泵机组。
控制系统由一个或多个线控器（设置成不同的地址），和一块I/O板（YORK002板）组成。

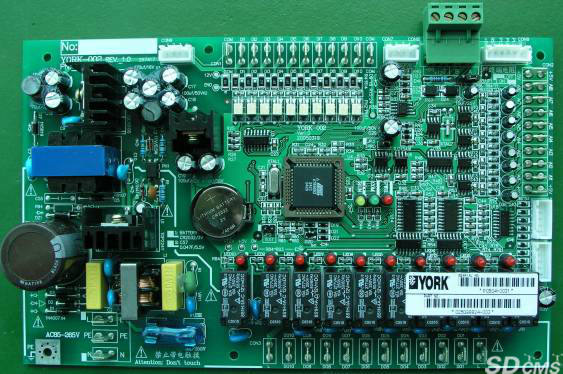

000011.3 I/O板
性能参数
序号 | 项 目 | 参 数 |
1 | 工作电压 | 86VAC～264VAC 50/60Hz |
2 | 模拟量输入 | 8路 (YHAC_B只用其中6路) |
3 | 模拟量类型 | 6路NTC 3977 ； R25=10K±1%。
|
4 | 温度控制精度 | ±1℃ |
5 | 传感器测温范围 | -38℃--78℃, |
6 | 开关量输入 | 10路 |
7 | 开关量输入类型 | 无源信号输入 |
8 | 开关量输出 | 10个继电器控制输出—通、断控制 |
9 | 开关量输出类型 | 无源触点 |
10 | 开关量连接方式 | 插片 |
11 | 通讯口 | RS-485 |
12 | 通讯口连接方式 | 接线端子 |
13 | 工作环境 | -15℃--65℃ 〈95%RH 不结露 |
14 | 存放环境 | -30℃--70℃ 〈95%RH 不结露 |
15 | 自耗功率 | <10W |

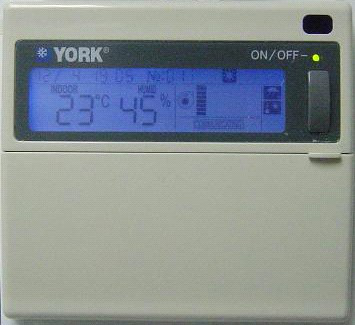

序号 | 项目 | 参数 |
1 | 工作电压 | 5V（由主机板供DC12V） |
2 | 总功耗 | ＜3W |
3 | 温度控制精度 | ±1℃ |
4 | 温度显示分辨率 | 1℃ |
5 | 湿度控制精度 | ±3％ |
6 | 湿度显示分辨率 | 1％ |
7 | 工作环境 | 0℃～45℃ ＜90%RH不结露 |
8 | 存放环境 | -15℃～60℃ ＜93%RH不结露 |
9 | 显示器： | |
外形尺寸 | 32×99（mm2） | |
显示部分尺寸 | 23.6×93.9（mm2） | |
驱动方式 | 1/4 | |
偏压比 | 1/3 | |
视角 | 12：00 O’clock | |
10 | 通讯口 | RS-485 |
11 | 通讯口连接方式 | 接线柱 |
12 | 通讯距离 | ＜1000m(总长)，推荐使用＜500m |
15 | 按键 | 导电橡胶共16个，接触电阻＜300Ω |
000011.1 NTC温度传感器
1 | 电源电压： | 5VDC±5% |
2 | 测温范围： | 常温型：-40~1000C
|
3 | 精度： | ±0.40C |
4 | 分辨率： | 0.10C |
5 | 最大引线长度： | 4M |
000011.1.1 NTC温度传感器R-T表见附页
000011 控制原理描述
I/O板模拟、数字输入输出定义
序号 | 功能 | 状态 | 备 注 | 备注2 |
1 | 总回水温度 | 断开或短路故障 | 有故障，全部停机，自动复位 | |
2 | 环境温度 | 断开或短路故障 | 有故障 ，机组正常运行，开机风扇以高速启动，制热定时化霜 | |
3 | 翅片温度1-1 | 断开或短路故障
| 有故障 ，机组正常运行，开机风扇以高速启动，制热定时化霜
| 如果是单系统，就只有这一个，如果是双系统或者4系统就是#1系统的。 |
4 | 出水温度1 | 断开或短路故障 | 有故障，停本系统，自动复位
| 如果是单系统或者是共水路设定，就只有这一个出水温度传感器，如果是双系统就是#1系统的。如果是4系统就是＃1和＃3系统共用。 |
5 | 翅片温度2-1 | 断开或短路故障 | 有故障 ，机组正常运行，开机风扇以高速启动，制热定时化霜
| 注：如果是双系统或者4系统就是#2系统的。 |
6 | 出水温度2 | 断开或短路故障 | 有故障，停本系统，自动复位
| 注：如果是双系统就是#2系统的。如果是4系统就是＃2和＃4系统共用。 |
7 | 翅片温度1-2 | 断开或短路故障 | 有故障 ，机组正常运行，开机风扇以高速启动，制热定时化霜
| 注：当有4系统时，就是＃3系统的。 |
8 | 翅片温度2-2 | 断开或短路故障 | 有故障 ，机组正常运行，开机风扇以高速启动，制热定时化霜 | 注：当有4系统时，就是＃4系统的。 |
备注：对于AI6出水温度2#,当是双系统，并且独立水路设置时。其设置可用维修线控器通过“设定温度参数”No:30项可以设置“公共水路/独立水路”来选择。
DI输入
DI口 | 定义 | 描述 | 操作 | |
DI | 1 | 水流故障 | 有故障，全部关机，自动复位 | |
2 | 电源，外部连锁 | 有故障，全部关机，自动复位 | ||
3 | 系统1高压故障 | 单系统、或双系统#1、或4系统时#1和#3用 | 有故障，停本系统 故障消除后手动复位。 | |
4 | 系统1低压故障 | 同上 | 有故障，停本系统，自动复位。另24小时内出现3次，需手动复位。 | |
5 | 冷/热切换 | 由断开到闭合为制冷，由闭合到断开制热。只有在机组关机时有效。 | ||
6 | 远程控制开关机 | 由断开到闭合为开机，由闭合到断开为关机。 | ||
7 | 系统2高压故障 | 双系统#2、或4系统时#2和#4用 | 有故障，停本系统 故障消除后手动复位 | |
8 | 系统2低压故障 | 同上 | 有故障，停本系统，自动复位。另24小时内出现3次，需手动复位。 | |
9 | 1#风机故障 | 风机#1系统正对制冷系统#1或者加上#3 | 有故障，停本系统，自动复位。 | |
10 | 2#风机故障 | 风机#2系统正对制冷系统#2或者加上#4 | 有故障，停本系统，自动复位。 | |
注：1）对于用远程控制开关机，开机后，线控器指示灯还是红的，这时关机可以用“总掣 OFF”键。或者用远程控制关机。
DO输出
DO口 | 定义 | 描述 | 备注 | |
DO | 1 | 水泵接触器控制 | ||
2 | 系统1风机高速输出端 | 风机有2速风，高速和低速。 | ||
3 | 系统1压缩机控制 | 在单系统、双系统时的压机＃1输出驱动口；4系统时#1、#3系统共用输出口 | ||
4 | 四通阀1控制 | 参考上面 | ||
5 | 系统1风机低速输出口 | 参考上面 | ||
6 | 系统2压缩机控制 | 双系统的第2个系统，4系统设定时的＃2、＃4系统的压机输出驱动口。 | 用维修线控器通过“设定温度参数”No:18项可以设置“单系统/双系统/双4” | |
7 | 四通阀2控制 | 参考上面 | ||
8 | 外接报警输出和报警蜂鸣器/辅助电加热 | Do8可以用作外接报警输出，或者用作辅助电加热输出。 | 用维修线控器通过“设定温度参数”No:14项可以设置“外接报警输出/电加热”来选择 | |
9 | 系统2风机高速输出口 | 双系统工作并是独立风设置时的第2个系统的风机。 | 用维修线控器通过“设定温度参数”No:16项可以设置“独立风/公共风”来选择。 | |
10 | 系统2风机低速输出口 | 参考上面 | ||
注：DO的输出都是继电器220VAC输出。
系统设定参数表
种类 | 设定范围 | 是否需要密码 | 默认值 |
制冷控制温度设定 | 工厂：-20~18 用户：5～18 | 12℃ | |
制热控制温度设定 | 工厂：30~55 用户：35～45 | 40℃ | |
加卸载动作范围D | 1~5℃ | 一级密码可改 | 2℃ |
Tw1一级制冷出水低水温防冻保护 | 维修密码更改范围：3℃～10℃ 工厂密码更改范围：-25℃～10℃ | 3℃～10℃一级密码可改；-25℃～10℃二级密码可改 | 5℃ |
ΔTae环境温度和制热翅片蒸发温度差 | 4~20 | 二级密码 | 08℃ |
T1环境温度大于5℃时化霜间隔时间 | 15-50 | 一级密码 | 35分钟 |
T2环境温度小于5℃时化霜间隔时间 | 15-50 | 一级密码 | 30分钟 |
T3此次制热起始时间 | 1-10 | 二级密码 | 3分钟 |
T4融霜时间 | 3-10 | 一级密码 | 5分钟 |
ΔTe1制热T3分钟后第一个温控周期翅片蒸发温度和化霜前翅片蒸发温度之差 | 4~20 | 二级密码 | 08℃ |
Te2制热调速上限翅片温度 | 4~14 | 二级密码 | 09℃ |
Te3制热调速下限翅片温度 | -1~9 | 二级密码 | 04℃ |
Te4低噪音模式制热调速上限翅片温度 | -5~5 | 二级密码 | 0℃ |
Te5低噪音模式制热调速下限翅片温度 | -10~0 | 二级密码 | -5℃ |
Tc1退出化霜翅片温度 | 6~30 | 一级密码 | 20℃ |
Tc2制冷调速上限翅片温度 | 40~50 | 二级密码 | 45℃ |
Tc3制冷调速下限翅片温度 | 32~43 | 二级密码 | 38℃ |
Tc4低噪音模式制冷调速上限翅片温度 | 50~60 | 二级密码 | 55℃ |
Tc5低噪音模式制冷调速下限翅片温度 | 45~55 | 二级密码 | 50℃ |
自动状态制热选择设定 | 1～19℃ | 一级密码 | ≤18.0℃ |
自动状态制冷选择设定 | 20～30℃ | 一级密码 | ≥24.0℃ |
风机调速间隔时间T5 | 5～50S | 二级密码 | 10S |
单系统/双系统/4系统切换 | 10/11/12 | 一级密码 | 10单/11双2/12双4 |
调速/不调速 | 10-11 | 一级密码 | 10调速11不调速 |
温控能调周期 | 30-180S | 一级密码 | 90S |
能调动作范围 | 1-5℃ | 一级密码 | 2 |
日期/时间设定值 | 否 | ||
日程开关机预设定 | 否 |
000011.1 机组运行模式
机组的运行模式有：“制冷”、“制热”、“自动”、“循环”四种模式
制冷模式
在该模式下，机组按制冷循环运行
制热模式
在该模式下，机组按热泵循环运行
自动模式
根据系统环境温度设置，可以自动选择制冷或制热运行。设置为自动模式时，检测所设定制冷、制热模式判定温度，如果制冷模式设定温度＜制热模式设定温度，那么温度设定无效，按默认温度设定值判定（见参数设定一览表）
循环模式
本可用于对机组进行调试用，在此工况下，机组只保证水泵运行，其他负荷都处于关闭状态，此时水流开关保护无效。
注：在机组关机情况下，模式设置才有效。
000011.2 机组的开关机程序
机组开机过程
步序 | 制 冷 | 制 热 |
开机 | 开机 | |
1 | 开水泵 | 开水泵 |
2 | （开机后）延时20S检测水流开关 | （开机后）延时20S检测水流开关 |
3 | (检测水流开关后)延时10s，检测水温 | (检测水流开关后)延时10s，检测水温 |
4 | 检测各系统累积工作时间 | 检测各系统累积工作时间 |
5 | ||
6 | 检测压缩机再启动时间（通电后开始检测时间，满足条件后运行下面程序） | 检测压缩机再启动时间（通电后开始检测时间，满足条件后运行下面程序） |
7 | 开运行时间短的系统压缩机（停机三分钟延迟保护完成） | 开运行时间短的系统压缩机（停机三分钟延迟保护完成） |
8 | （开该系统压缩机后）延时3s，开该系统风机,风机启动1、环境温度高于35℃，按照高转速运行；2、环境温度低于等于35℃，按照低转速运行；30s（开风机后开始计时）后再按风机调速机理运行 | （该系统压缩机开启后）延时5s，开启该系统四通阀，（四通阀开启后）延时2s开该系统风机,风机启动按照高转速运行，30s（开风机后开始计时）后再按风机调速机理运行 |
9 | (开系统压缩机后开始计时)延时机器能调周期后 | （开系统压缩机后）延时机器能调周期后，检测水温（按能量调节模式，根据需求决定是否运行下面程序） |
10 | 检测水温（按能量调节，根据需求决定是否运行下面程序） | 如果是双系统开运行时间长的系统压缩机 |
11 | 如果是双系统开运行时间长的系统压缩机 | （系统压缩机开启后）延时5s开该系统四通阀2 |
12 | （开该系统压缩机后）延时3s，开该系统风机,风机启动1、环境温度高于35℃，按照高转速运行；2、环境温度低于等于35℃，按照低转速运行；30s（开风机后开始计时）后再按风机调速机理运行 | （四通阀开启后）延时2s开该系统风机,风机启动按照高转速运行，30s（开风机后开始计时）后再按风机调速机理运行 |
13 | 开机结束 | 开机结束 |
机组的关机过程
步序 | 制 冷 | 制 热 |
1 | 停1＃系统压缩机 | 停1＃系统压缩机，（停1＃压缩机后计时）延时120s关1＃系统四通阀 |
2 | （停1＃系统压缩机后），延时15s，停1＃系统风机 | （停1＃压缩机后开始计时）延时15s，停1＃系统风机 |
4 | （停1＃系统压缩机后计时）延时2s 停2＃系统压缩机 | （停1＃系统压缩机后计时）延时2s 停2＃系统压缩机，（停2＃系统压缩机后计时）延时120s关2＃系统四通阀 |
5 | （停2＃系统压缩机后），延时15s，停2＃系统风机 | （停2＃压缩机后开始计时）延时15s，停2＃系统风机 |
6 | （停2＃系统压缩机后计时）延时60s停水泵 | （停2＃系统压缩机后计时）延时60s停水泵 |
7 | 关机结束 | 关机结束 |
000011.1 系统的能量调节与均衡运行
000011.1.1 按模糊控制的规律
把一台压缩机的运行为一个输出量，分别划分为加载区、保持区、卸载区、急停区
加载区—— 开一台压缩机
保持区—— 维持原状态
卸载区—— 关一台压缩机
单系统加卸载表达式
制冷时 | 制热时 | |
加载区 | t>=Ts+D | Ts-D>=t |
保持区 | Ts+D>t>=Ts | Ts >=t>Ts-D |
卸载区 | Ts >t>Ts-D | Ts+D>t>Ts |
t——实测回水温度 Ts——设定回水温度 D——动作范围，调整范围为1～5默认值为2
注：每次调节的周期即水温检测温控周期为90秒。调整范围(30～180s)
B：双系统卸载表达式，在一个加卸载周期内当检测水温下降时按如下控制：
制冷时 | 制热时 | |
保持区 | Ts+D+1>t>=T s +1 | Ts-D<t<=T s |
卸载区1 | Ts +1>t>=Ts-D+1 | Ts <t<=Ts+D |
卸载区2 | Ts-D+1 >t> Ts-D-1 | Ts +D<t< Ts +D+2 |
注：1、在卸载区域内，只有当水温下降时，机组才会卸载；
2、在卸载1区域内，只能卸载一个系统；
3、卸载时，在一个加卸载周期内先开的先卸载；
C：双系统加载表达式
制冷时 | 制热时 | |
加载区2 | t>=Ts+D+2 | t=<Ts-D-2 |
加载区1 | Ts+D+2 >t>=Ts+D+1 | Ts –D-2<t<=Ts-D |
保持区 | Ts+D+1>t>=T s +1 | Ts-D<t<=T s |
注：加载时，运行时间短的系统先加载。
t——实测回水温度 Ts——设定回水温度 D——动作范围，默认值为2
注：①.温控能调周期能作调整（）调整范围为1～5）；
② 加载区：每隔一个温控周期，执行一次加载过程，加载1区只能加载1个系统；
（解说：如果又隔一个温控周期后，水温由加载1区回到保持区，然后再过一个加载周期后又进入加载区，则又可以加载一台。如果水温一直呆在一区，就加载一个系统后，保持）
③ 卸载区：每隔一个温控周期，执行一次卸载过程；卸载一区也只能卸载1个系统。
（解说：如果又隔一个温控周期后，水温由卸载1区回到保持区，然后再过一个卸载周期后又进入卸载区，则又可以卸载一台。如果水温一直呆在一区，就卸载一个系统后，保持）
④ 保持区：在该区域内保持上一个温控周期状态；如上一个温控周期开一个系统，进入该区域后不再执行加载、卸载过程，仍保持开一个系统状态。
000011.1.1 均衡运行
机组运行实行按累计运行时间短的先开，按累计运行时间长的先关。
000011.1 防冻控制功能
000011.1.1 制冷模式下的防冻功能：
在制冷、融霜模式下，如果出水温度低于等于Tw1℃，则压缩机、风机停机保护，水泵照常运行，机组不显示报警，出水高于Tw1+5℃时机组复位按照停机前模式运行；如果出水温度低于等于Tw2℃(TW2=TW1-3℃)，则压缩机、风机停机保护，水泵照常运行，机组显示报警，第一、二次可以通过设置成维修手抄器（地址为8）状态后按复位键复位，第三次被锁定，压缩机、风机保护停机后，水泵延时60s停，后需要工厂人员使用手操器在时间设定参数时输入算法密码后才会复位。
独立水路双机系统要求：检测到某一系统出水温过低保护后，该系统压缩机、风机停止运行；而另一系统照常运转。
对于共水系统，系统1和系统2都检测系统1出水温度。并使两系统同时保护动作。
000011.1.2 制热模式下待机时的防冻功能（冬季防冻）：
冬季待机为防止水管、水泵冻裂，按室外温度及回水温度自动进行水泵或热泵运行。具体过程为：
1、当环境温度高于等于0℃，低于3℃时，停机状态维持60分钟，启动水泵运行90S，A、此时如果回水温高于等于4℃，则水泵停止运行；B、如果此时回水温低于4℃，则启动热泵运行到回水温高于15℃，停机，并延时20S停水泵；
2、当环境温度低于0℃，高于等于-3℃，停机状态维持30分钟。起动水泵运转90秒后，A、如果此时回水温度低于4℃，则以热泵运行至回水温度高于等于15℃停机，并延时20秒停水泵； B、如果此时回水温高于等于4度，则停止水泵运行，后每隔10分钟，运行水泵60S；在环境温度≥3℃或回水温度≥15℃会取消水泵的每隔10分钟，运行水泵60S。
3、环境温度低于-3℃时，停机状态维持15分钟，起动水泵运转90秒后，A、如果此时回水温度低于4℃，则以热泵运行至回水温度高于等于15℃停主机，但延时20S停水泵；B、如果此时回水温高于4度，则停止水泵运行，后每隔10分钟，运行水泵60S；在环境温度≥3℃或回水温度≥15℃会取消水泵的每隔10分钟，运行水泵60S。
当环境感温传感器和翅片感温传感器出现故障，显示报警，但机组按照第3条进行冬季防冻运行。
防冻热泵运行时1#系统故障，则1#机报警停机。一分钟后启动2#系统运行至回水温度高于等于15℃停机；若2#系统运行中故障，则2#系统报警停机，一分钟后，启动辅助电加热，；防冻时“水泵”图案会闪烁，但“ON/OFF”LED指示灯为红色（停机），防冻状态与运行实行无缝切换。（必须在“制热或自动”状态下才会防冻）。
000011.2 智能除霜
000011.2.1 进入融霜判定条件
a、环境温度Tai＜20℃（Ta1为系统制热运行T3分钟后，检测到的第一个温控周期的环境温度）
b、蒸发温度（即翅片温度AI3/AI5）Te1≤-2℃，
c、环境温度Ta1 – 蒸发温度Te1≥8℃（ΔTae；4℃-20℃可调）
注5-1：对于b和c：如果是4系统的时候，对于#1和#3、#2和#4的合成运用。举例说明如下：对于#1风系统,有#1和#3两个制冷系统；如果翅片温度1-1（AI3）或者翅片温度1-2(AI7),有任何一个温度探头满足b和c条件，共这个#1风系统的制冷系统就可认为满足了b和C的条件。
d、蒸发温度Te1（Te1为系统制热运行T3分钟后，检测到的第一个温控周期的盘管温度）
蒸发温度Tei（Tei为系统制热运行T3分钟后，检测到的第 i个温控周期的盘管温度）
Te1－Tei≥8℃（ΔTe1;4-20℃可调）（注：Te1、Tei为在同一制热周期内参数，如出现融霜、保护等停机，则重新检测此数据）
注5-2：对于4系统，参考注5-1。也就是在同一个风机系统内，无论哪一个满足条件，共这个风系统的制冷系统就满足了D条件，当其他条件满足时就可进入化霜。
e、分下列两种条件：
I、当环境温度≥5℃时，制热运行并且上次融霜结束时间累计≥35分钟（ T1;15-50分钟可调）
II、环境温度＜5℃时，制热运行并且上次融霜结束时间累计≥30分钟（T2;15-50分钟可调）
机组进入制热T3分钟后检测到的第一个温控周期的参数同时满足a、b、c时，机组进入融霜；机组进入制热T3分钟后检测到的第一个温控周期的参数不同时满足a、b、c，则按照机组同时满足d、e时，机组进入融霜。（每次化霜后T3复位）。
000011.2.2 退出融霜判定条件
g、【冷凝温度（翅片温度）】≥20℃（Tc1;可调6～30℃）
注5-3：4系统时同一个风机系统的两个温度点都高于TC1，或者有一个温度点达到40℃。另外如果同一个风机系统的两个制冷系统中有一个翅片温度传感器故障，就只有按另一个翅片温度传感器判断，即大于TC1时，这在同一个风机系统下的两个制冷系统就退出融霜。
h、（或融霜时间）≥5分钟（T4默认为5分钟，3-10分钟可调），两者条件之一满足便结束融霜；
i、系统出现出水防冻保护报警时；
j、如果压缩机因其他原因全部关闭时。
机组在融霜状态下，满足条件g、h、i、j中任一条件时，融霜结束。(如果环境温度故障而翅片温度有没故障的时，满足G条件也退出融霜)。
000011.2.3 双制冷系统的除霜(独立冷凝风系统、独立除霜)
对于独立风系统双系统机组在同时制热过程中，如果其中任一个系统满足化霜条件，立刻进入化霜；另一系统必须在其退出融霜后，开始检测化霜条件，如果满足条件则进入化霜，如果不满足则继续运行。如果两系统同时满足进入融霜条件，则系统随机使其中一系统先进入融霜。
对于共用风系统，如果其中一个系统满足化霜条件就进入化霜，另一个系统也进入化霜，如果其中一个系统满足退出条件，则停机退出等待，直到另一个系统完成化霜后，通过能调处理，它重新投入运行。
在双系统共用风时，
1）如果只有一个系统运行，那么这个系统的制热运行时间，由这个系统制热开始计时。如果运行到化霜条件满足而另外一个系统一直没有开机，这个系统就单独进入化霜工作。（注:化霜时能调加卸载不工作）
2）如果第一个进入制热运行的系统还没有进入化霜条件而第二个系统又开始制热运行， 且又在第二个系统还没有达到最短运行时间3分钟就已达到进入化霜条件，则第一系统先不进入化霜，等第二系统运行满足3分钟后进入化霜程序。
3）对于共用风系统，如果有其中任意系统达到进入化霜条件，则所有运行的系统同时进入化霜程序，先达到退出条件的系统退出等待其它系统退出后根据启动条件和能调条件决定是否启动进入制热运行。
注：对于独立风系统四系统机组（两个制冷系统共用一个风机系统如＃1和3，或者＃2和＃4）同风系统下两制冷系统在同时制热过程中，如果其中任一个制冷系统满足化霜条件，立刻进入化霜程序；在同一风系统下的两制冷系统融霜过程中，一系统先达到温度退出条件，而另一系统未达到，则此继续融霜，直到另一系统达到融霜退出条件或先达到退出条件的制冷系统翅片温度达到40℃，才退出融霜。
000011.2.4 当环境温度或翅片温度故障时的定时化霜
如果环境温度或翅片温度故障时，
进入化霜条件：
满足制热运行并且上次融霜结束时间累计≥30分钟，
退出化霜条件：
如果翅片温度故障，见2.6.2，满足h、i、j中任一条件时，融霜结束。
000011.2.5 手动融霜
按下手动融霜键，机组即进入融霜程序；1、对于共用风系统(只在制热时按键有效，且所有压缩机制热运行3分钟以上;当翅片温度传感器故障时按键无效)，所有系统同时进入融霜，满足自动融霜退出条件即退出融霜，继续按照进入融霜前程序运行；2、对于独立风系统，检测翅片温度低的（如果是4系统先取#1和#3的翅片温度较低的与2和#4的翅片温度较低的值进行比较，那个风系统下的制冷系统的翅片温度低，那个风系统下的制冷系统）先进入化霜，等先进入的系统退出化霜后，另系统可再根据再次手动融霜判断后进入融霜；满足退出条件后退出融霜。 （退出程序按照自动融霜程序进行）
000011.2.6 除霜过程
除霜开始----四通阀换向、风机停止工作（启动辅助电加热）----判断化霜退出条件----达到退出条件退出融霜转制热-----根据电辅判断是否停止辅助电加热-----正常制热运行.
