磁环在空调维修的应用
作者：家电维修 发布时间2020-9-25
随着变频空调的普及，其电气控制相比定频空调更加复杂，高频电磁干扰问题也同步存在。大家发现没有，许多变频空调线路上都有磁环，那我们就来聊聊，这玩意是啥?干嘛用?怎么用?

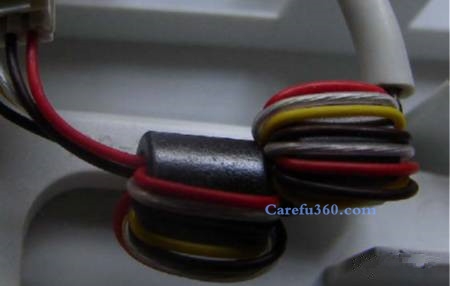

磁环又称铁氧体磁环，有镍锌、锰锌、非晶等几大类材料，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。
2、 它是干嘛用?

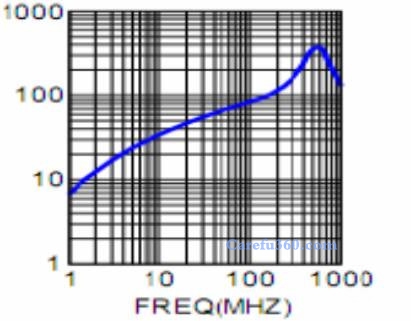

磁环的阻抗特性：在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，这样就构成一个低通滤波器，使高频EMI噪音信号有大的衰减。简单理解就是高频干扰通过磁环吸收转换成热能消耗掉了，消除对控制器的影响，售后可以用在消除电磁干扰上。
3、 怎么用?
大家平时在空调中看到的是磁环是要在线路上的，这是因为设计员通过实验数据得到的结论。作为售后人员，是没有相关数据得到高频干扰的特性，例干扰的频谱等，如果怀疑有干扰时，只能是试试看。以下就是阐述简单的一些经验做法：
① 线缆同进同出，这种是常见的方法，对相对高频(共模)抑制效果较好，不要超过3圈。
② 线缆一进一出，对相对低频(差模)抑制效果较好，可绕几圈。
③ 镍锌材料常用在较低频率的干扰、锰锌、非晶用在相对频率较高的干扰。
